TL;DR:Umetci sa žičanim navojem koštaju manje, isporučuju se u veličinama do M48 i tolerišu prljavije rupe. Nezapleteni umetci eliminišu rizik od FOD-a, instaliraju se dvosmjerno i dominiraju u radu u svemiru, ali se zatvaraju na M16. Odaberite tanak za-industrijske popravke vođene troškovima. Odaberite bez zamršenosti kada je labav komadić šiljaka unutar dijela neprihvatljiv.
Brzo poređenje
| Atribut | Tanged | Tangless |
| Funkcija vožnje | Tang na donjoj zavojnici | Zarez na zavojnici |
| Post-korak instalacije | Odlomite tang, izvadite fragment | Nema |
| FOD rizik | Da | Nula po dizajnu |
| Raspon veličina | #2-56 do M48 | M2 do M12 |
| Smjer instalacije | Tang{0}}samo prvi kraj | Bidirectional |
| Standardi | NASM21209, MS21209, DIN 8140 | NASM8846, NAS1130 |
| Najbolje za | Industrijski popravak, MRO, velike veličine | Vazduhoplovstvo, medicina, elektronika |

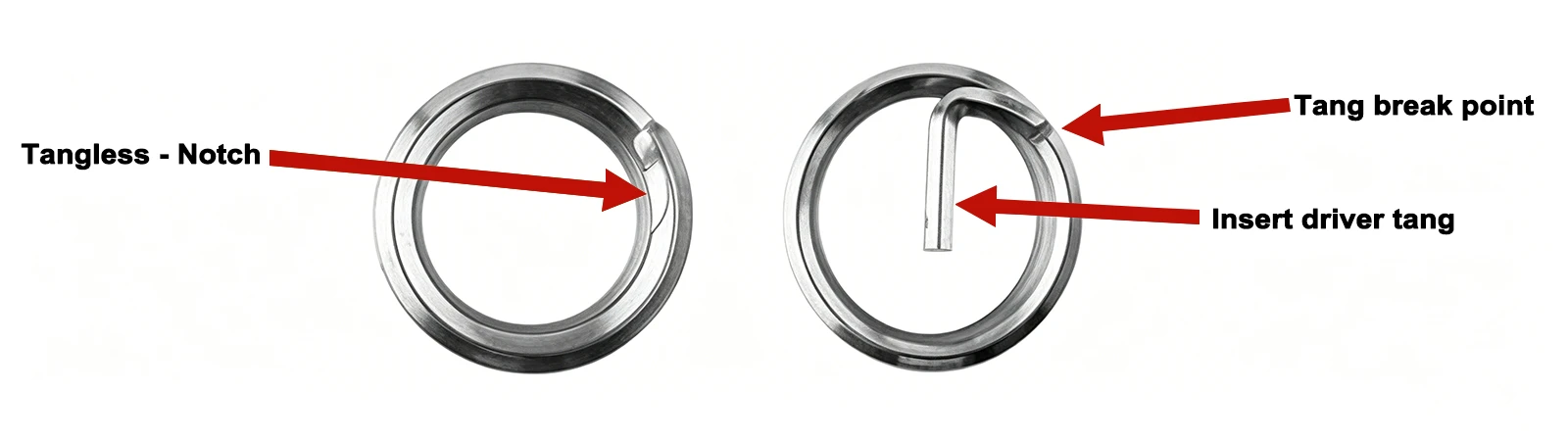

Šta se zapravo razlikuje
Oba su precizna-namotana nerđajuća žica sa dijamantskim poprečnim-presjekom, ugrađena u STI-navojnu rupu. Jedina značajna razlika je upogonska funkcija.
- A tanged insertima jezičak na donjoj zavojnici. Trn ga zabija, a zatim udarcem otkinete jezičak i izvučete fragment.

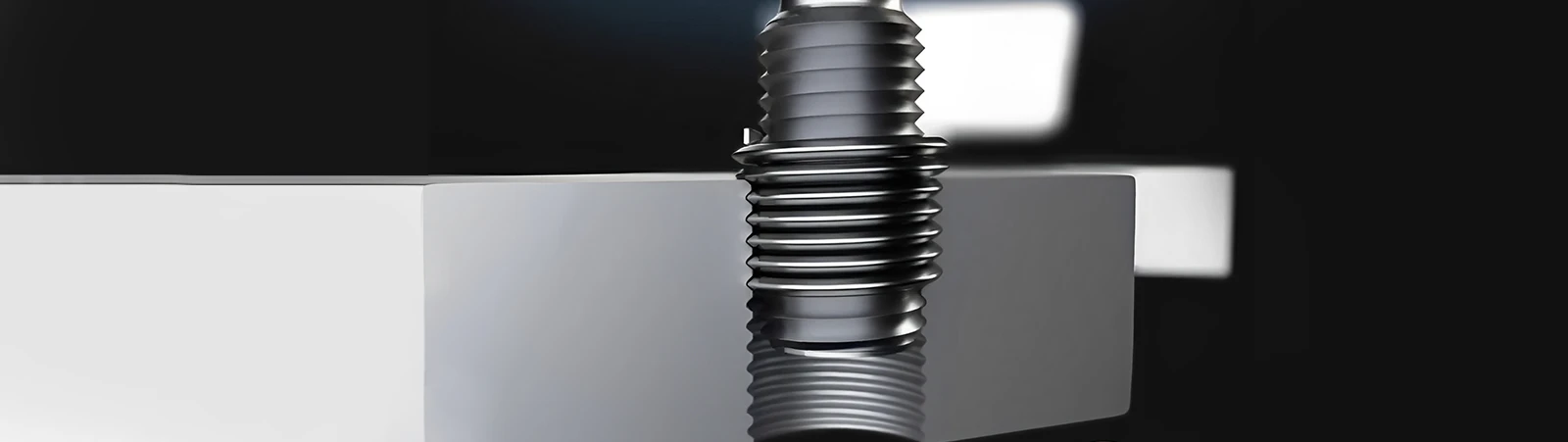

- A umetak bez zamršenostiima zarez na gornjoj zavojnici. Predvinder plus drajver se uključuje sa otvorenog kraja i zašrafljuje ga. Ništa se ne lomi.
Ta jedina razlika pokreće svaki drugi kompromis.
Zašto je FOD prava odluka
U vazduhoplovstvu, FOD (Debris stranih objekata) je dokumentovani programski rizik, a labavi spoj unutar kućišta motora ne uspeva u NADCAP reviziji. Zaoštreni tok rada ovo ublažava proceduralno (vakuum, kartice za brojanje, slijepe rupe boreskopa), ali povećava opterećenje inspekcije. Tangless uklanja način kvara uklanjanjem fragmenta. Zbog toga su OEM-ovi avionskih motora i proizvođači medicinskih uređaja prebacili M16-i manji posao na besprijekorni.
Ako se u vašem proizvodu nikada ništa ne pomiče (nosači za rudarenje, kućišta transformatora, vanjske oznake), rizik FOD-a je akademski i premija troškova nije opravdana.
Performanse i instalacija
Instalirana snaga je u suštini identična. M8 304 umetak od nerđajućeg čelika u aluminijumu 6061-T6 (zahvata od 15 mm) nosi otprilike 28 do 32 kN izvlačenje, što je znatno iznad otpornog opterećenja zavrtnja M8 stepena 8.8. Tretirajte ova dva stila kao mehanički ekvivalentna.
Tamo gdje se razilaze je vrijeme ciklusa. Tanged instalacije traju 25 do 40 sekundi po umetku (prekid-isključivanje i preuzimanje dodaju varijabilnost). Tangless traje 12 do 20 sekundi bez brojanja fragmenata. Na liniji kupaca smo mjerili na 18.000 umetaka mjesečno, prebacivši se na jednostavno smanjenje za oko 90 operaterskih-sati mjesečno i snizili ukupne troškove-u-rupu za 14%, uprkos višoj jediničnoj cijeni.
Kvaka bez zamršenosti: potrebna mu je čista, dimenzionalno ispravna STI rupa. Tanged je popustljiviji, zbog čega ga serviseri koji rade na dijelovima kupaca u nepoznatom stanju i dalje ne koriste.
Kada odabrati koju

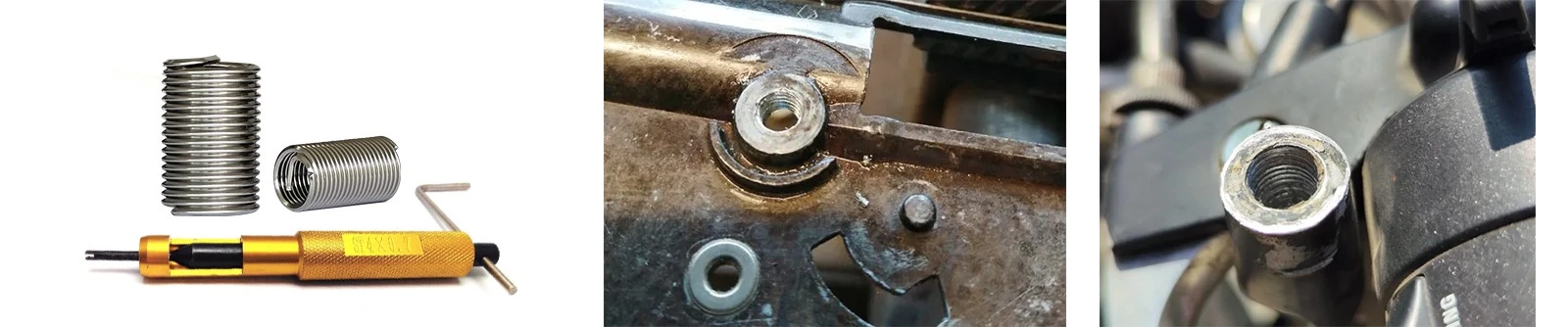

Odaberite tangedkada su troškovi najvažniji, kada su vam potrebne veličine iznad M16, kada je kvalitet rupe promjenjiv ili kada FOD nije programski zahtjev.

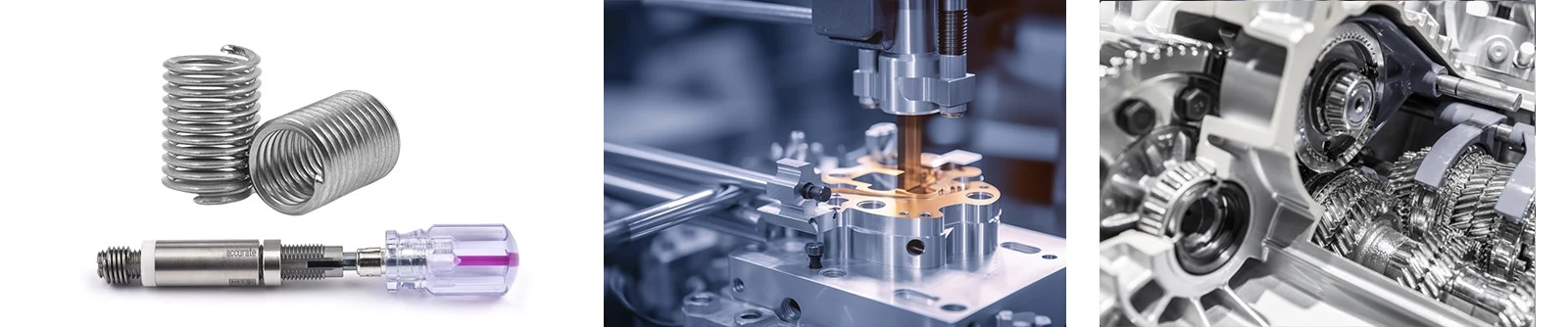

Odaberite bez zamršenostikada je dio zapečaćen ili sadrži pokretne komponente, kada kupac specificira NASM8846 ili NAS1130, kada je instalacijski volumen dovoljno velik da je vrijeme ciklusa bitno, ili kada umetak treba ukloniti i zamijeniti u servisu.
FAQ
Jesu li tanged i tangless umetci zamjenjivi u istoj rupi?
Da, za istu nominalnu veličinu. Oba koriste istu STI slavinu i geometrija instalirane zavojnice je identična. Nije potrebno ponovno{2}}tapkanje za zamjenu.
Koji je najveći dostupni umetak bez zamršenosti?
M16 / 5/8"-11 od glavnih proizvođača. Veće veličine su po specijalnoj narudžbi sa rokom isporuke preko 12 sedmica.
Da li je "Heli-Coil" isto što i umetak žice?
Heli-Coil je brend (Stanley Engineered Fastening). Generički termin je "umetak žičanog navoja". Mi i nekoliko drugih proizvođača proizvodimo dimenzionalno ekvivalentne dijelove prema istim standardima.
Treba li mi posebna slavina?
Da, STI slavina, koja proizvodi rupu otprilike 6% veću od nominalnog prečnika navoja. Standardna slavina neće raditi.
Rezime
Umetci sa žičanim navojem sa žičanim navojem i bez zamršenosti daju istu instaliranu snagu, ali odgovaraju na različita proizvodna pitanja. Oštre pobjede u rasponu cijena i veličina (do M48). Tangless pobjeđuje u eliminaciji FOD-a, brzini instalacije i zrakoplovnoj sertifikaciji. Odluka se retko odnosi na snagu, već na ono što vaš deo treba da uradi nakon što napusti parket.
